粘度传感器 VLO-M2

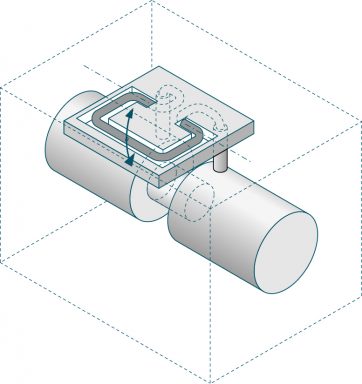

VLO-M2粘度传感器测量微电子机械系统（MEMS系统）中液体的粘度。 介质在传感器中通过压力梯度被引导到欧米茄芯片，一个欧米茄形状的微通道。 这个振动测量系统通过将芯片中的硅管设置为共振振动并进行分析来产生测量值。 这是因为振动质量取决于微通道中液体的粘度。 同时，与粘度无关，介质的密度可以通过微通道的频率来确定。 由于温度同时影响着粘度和密度，介质的温度也被实时记录在芯片中。 通过这种方式可以平衡温度效应。

由于在MEMS系统中的测量，该传感器只有30 x 80 x 15 mm³，即使在狭小的空间也能找得到空间。 您可以立即得到高精度的测量结果，因此您可以在过程中进行连续测量。 液体的密度取决于其温度。 为了平衡这种影响，内建的铂金电阻会检测液体的温度。

粘度传感器通过数据线以Modbus RTU传输模式将测量数据发送到读出系统。

产品说明

密度传感器被设计用来测量液体的密度。 这是用微机电系统（MEMS）完成的，该系统的内部旁路内置了一个欧米茄形状的微通道（欧米茄芯片）。

当流体流经密度传感器时，旁路安排在微通道上产生一个压力梯度，使流体到达欧米茄芯片。 介质影响着受激传感器的物理特性（共振频率和质量），这些在微控制器中被数字化和评估。 测量值可以通过串行接口（RS-485、Modbus）读出来。

因此，可以在 0…10 l/h 的流速下实现 600…1000 kg/m3 范围内的密度测量（更多选项请参见产品规格）

技术规格

允许测量的物质：

无颗粒 (<30 μm) 的碳氢化合物，例如：

  • 汽油 E5 / E10 / E85

  • 柴油机B7 / B10 / XTL

  • Jet-A1（F-35或JP-8）

  • M100（甲醇）

  • 异丙基

  • OME*（合成燃料）

  • 液化石油气*

水性介质，例如：

  • AdBlue®*

  • 乙二醇混合物*

测量性能

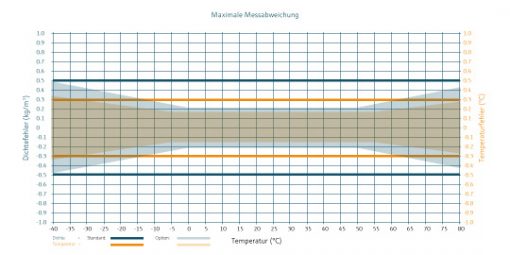

测量偏差:

密度：±0.5 kg/m³（如果数值为 >0.2，可选择±[0.2 或 0.0075 x abs (T-25 °C)] kg/m³）
温度：±0.3 °C（如果数值为 >0.15，可选择±0.15或±[0,005 x abs(T-25 °C)] °C）

可重复性：

密度：±0.25 kg/m³（可选±0.1 kg/m³）
温度：±0.1°C（可选±0.05°C）

测量物质环境

  • 介质温度：-40…+60 °C

  • 环境温度：-40…+60 °C

  • 储存温度：-40…+60 °C

测量范围

  • 密度测量范围：600…1000 kg/m³（可选0…1200 kg/m³）

  • 粘度范围：0.3…5 mPa s（可选0.3…50 mPa s）

  • 容许的测量压力：0…20 bar (abs)
    爆破压力80 bar (abs)

  • 颗粒大小：最多 30 μm

  • 流量范围：0…10升/小时（水）

  • 震动：由于微型通道的工作频率很高，振动（<20 kHz）对测量精度没有影响。

  • 进流和出流：进流和出流对测量精度没有影响。

材质封装

封装：

不锈钢：

  • 1.4404 (316L)

  • 1.4542 (AISI/SUS 630)

接触介质：

不锈钢：

  • 1.4542 (AISI/SUS 630)

BOROFLOAT® 33玻璃
硅胶
环氧树脂

尺寸设计

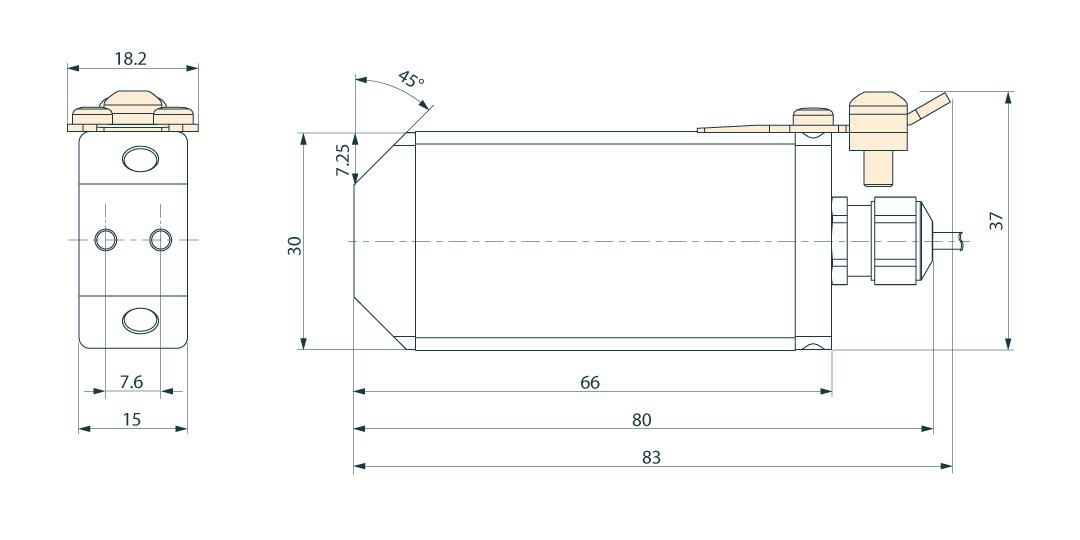

尺寸：30 mm x 66 mm x 15 mm（不含电缆和电缆接头）

重量：<200 g

尺寸测量通道：160 x 200 μm (500 nl)

电气接口

电缆组装形式：固定电缆。 连接电缆类型KS-Li9YD11Y 4xAWG 28，制造商：Kabel Sterner

电缆长度：3米（可选择高达30米）

电缆外径：2.3 mm

核心直径：4 x AWG 28

级别控制：数字通信线路和电源在一个共同的单向RS-485屏蔽电缆中在客户端提供330Ω的终端电阻

能源供应：最大电流消耗 26 mA，最大功率消耗 350 mW

电源：5V…13.3V

介电强度：参考电位 (GND) 连接到外壳和地线接头（参见产品结构）。 供电电路、通信接口和 GND 之间没有电气隔离。

数据率：响应时间：100 ms

电缆分配：

电线颜色分配

  • 黄色 – RS485 B,D1

  • 绿色 – RS485 A,D0

  • 棕色 – GND（信号地），通用

  • 白色 – VDD（电源电压）

  • 空白 – 屏蔽

证书/认证

CE标志：该密度传感器符合欧盟指令的法律要求。 TrueDyne Sensors AG已通过欧盟测试，贴有CE标志。

准则：

  • LVD 2014/35/EU(L96/357) 准则

  • EMC 2014/30/EU (L96/79) 准则

  • RoHS 2011/65/EU(L174/88)准则

标准：

  • EN 61010-1: 2010标准

  • EN 61326-1: 2013标准

  • EN 61326-2-3: 2013标准

  • EN 50581: 2012标准

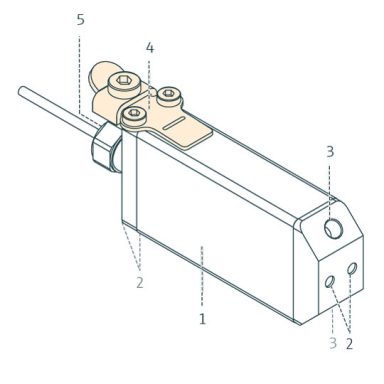

产品结构

  1. 密度传感器DML02(_ex)

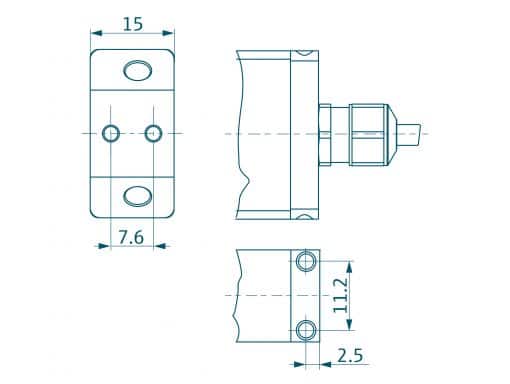

  2. 用于机械固定的安装孔（6 x M3螺纹孔）

  3. 流体接口（2 x M5螺纹孔）

  4. 用 M3 × 8 TORX 螺丝夹在接地板上

  5. 用于通讯和供电的电子接口

对于DLO-M2（非Ex），第4点（用M3×8 TORX螺钉在接地板上夹紧支架）被省略。
图形中用橙色标出。

其他拓展

浓度测量（选项）

  • 根据ICUMSA标准，糖/水（质量百分比）

  • 根据Laliberté/Cooper标准，氯化钠/水（质量百分比）

可拓展添加的功能

  • 高果糖玉米糖浆 HFCS42、HFCS55、HFCS90
    （ 质量百分比/白利糖度/普拉托度/巴林度）

  • 乙醇/水，符合OIML IST-90标准
    （质量百分比 / 容积百分比@20°C / ABF@20°C）

  • 甲醇/水（质量百分比）

  • 乙二醇/水（质量百分比）

  • 根据Huber标准，水中的矿物质含量（mg/l）

  • 水中过氧化氢 (H2O2)（ 质量百分比）

芯片

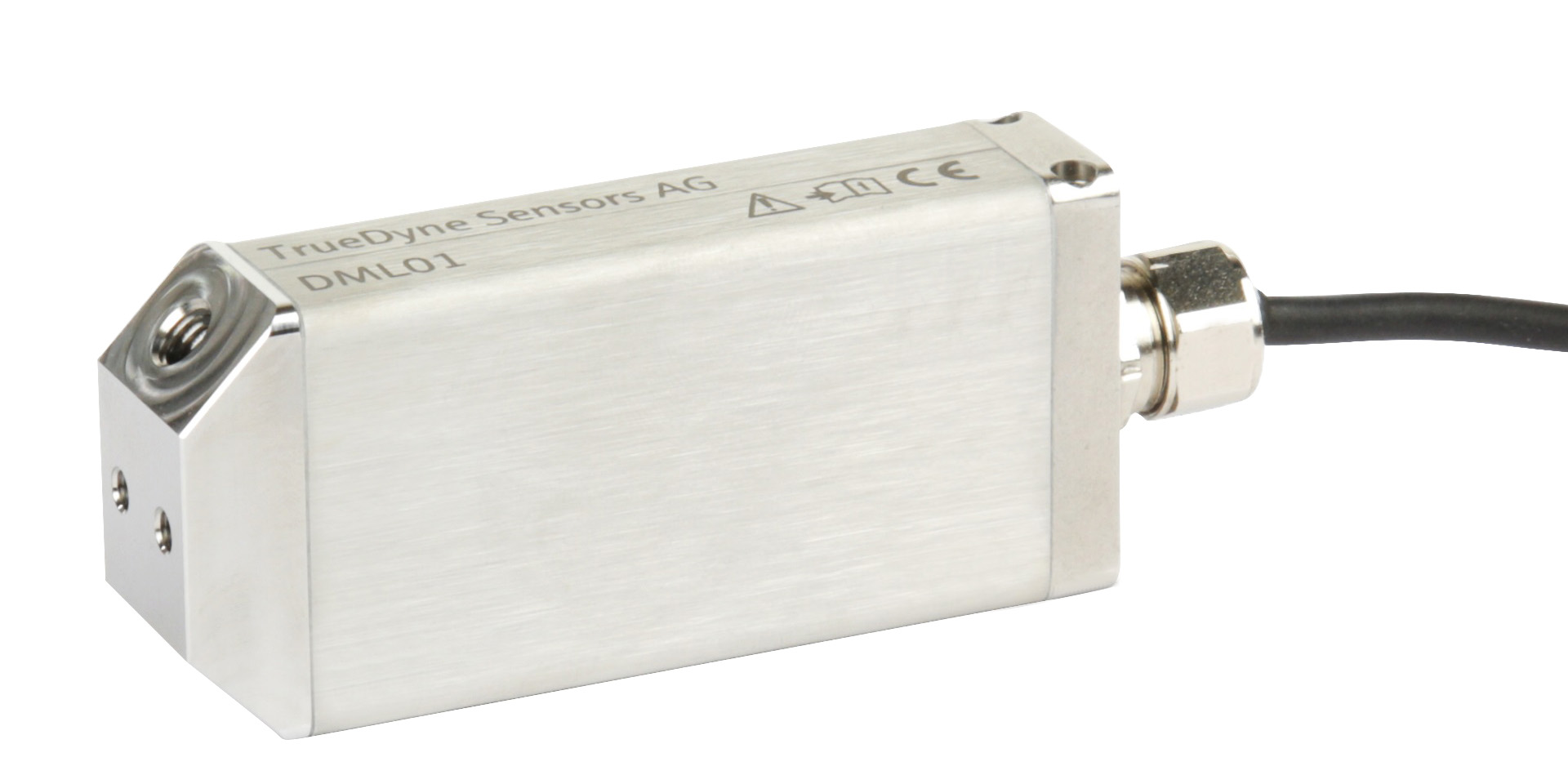

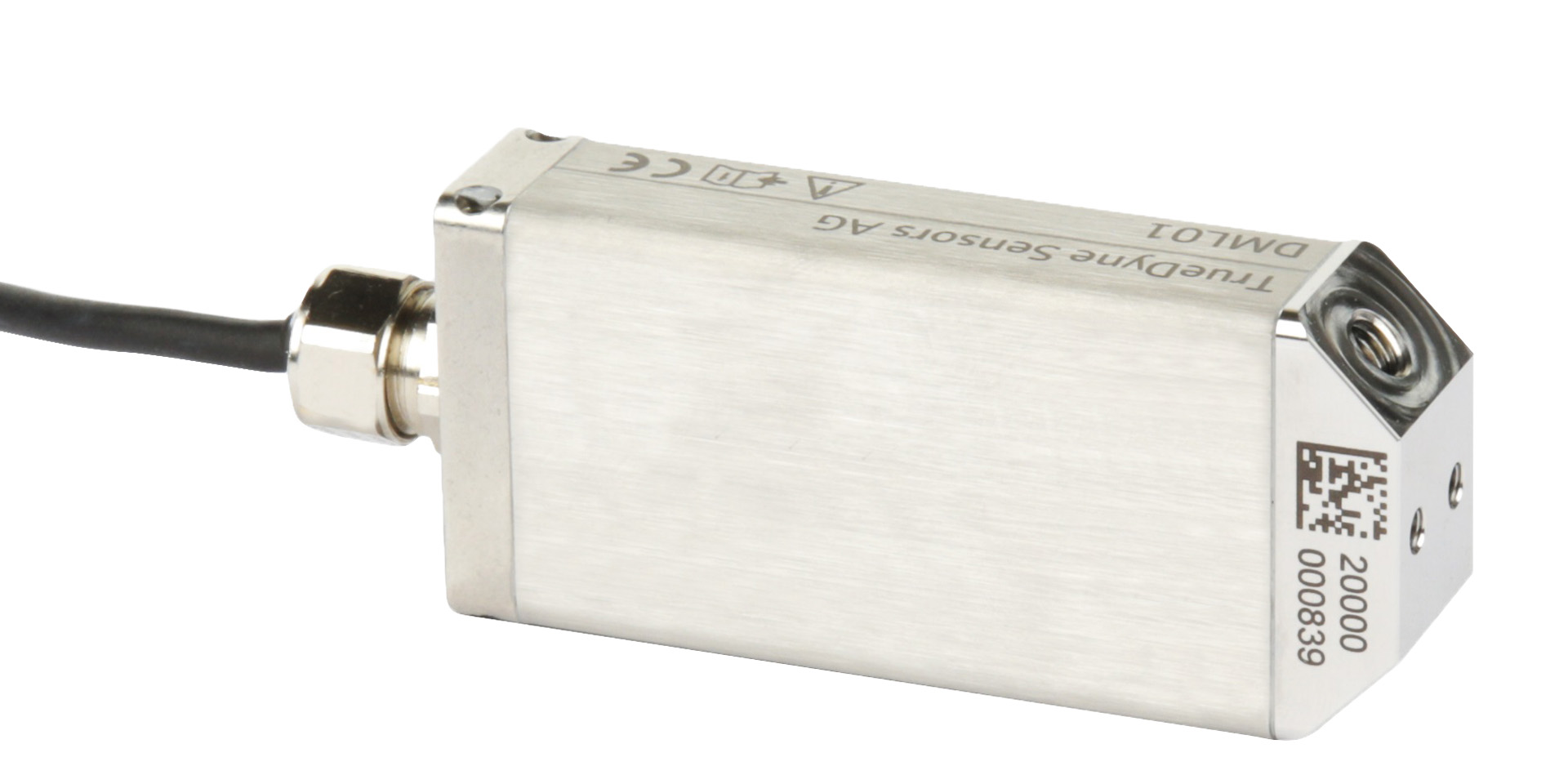

产品实物
